車輌工作

ペーパー工作の過程を紹介します。

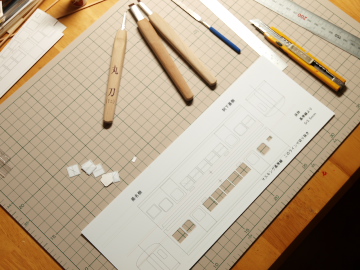

Sn2-1/2 1:64スケールで作る北勢線の模型 車体には、いこま工房のt=0.3mmのペーパーを使用。パソコンのプリンタ出力に対応しているので、イラストレーターで作図してから印刷し、開口部をカッターナイフと彫刻刀で抜いてゆきます。

窓枠R部分の開口には、当初写真のとおり100円ショップの彫刻刀を使用していましたが、沖野彫刻の鉄道模型用のものがあると知り、早速通販で取り寄せて使用しました。




Sn2-1/2 1:64スケールで作る北勢線の模型

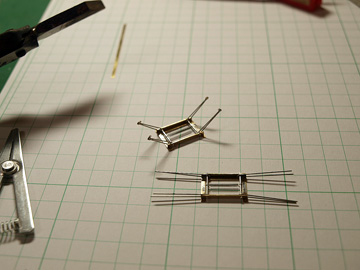

パンタグラフは1:64のスケールに合うものが市販されていないので洋白線等で自作しました。

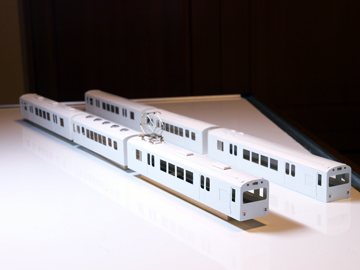

Sn2-1/2 1:64スケールで作る北勢線の模型 上回りがカタチになった後、下地処理を行いました。使用したのは、タミヤのサーフェーサーです。クモハ270・170のユニットサッシは、サーフェーサの塗り重ねによる段差によって表現しました。

最近サハもユニットサッシに改造されているようです。

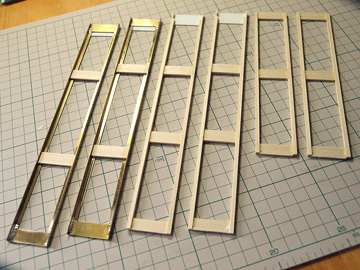

Sn2-1/2 1:64スケールで作る北勢線の模型 台枠の作製です。

M車には真鍮アングル、非動力車には檜角材を使用しました。



Sn2-1/2 1:64スケールで作る北勢線の模型 ハタ金を使用して床枠を瞬間接着剤で固定しました。

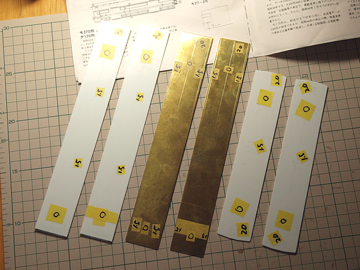

Sn2-1/2 1:64スケールで作る北勢線の模型 床板の切り出しです。

M車には真鍮板、非動力車にはプラ板を使用しました。

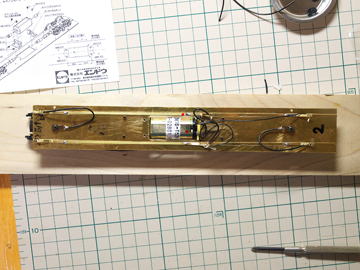

Sn2-1/2 1:64スケールで作る北勢線の模型 M車の動力はキヤノンのCN-16(強力型)モーター。エンドウのモーターホルダーにて床板に取付、シリコンチューブでイモンギアと接続しました。

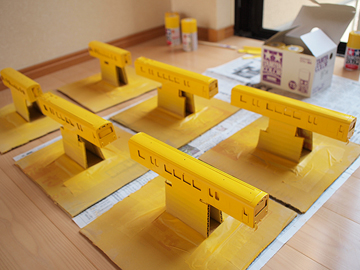

Sn2-1/2 1:64スケールで作る北勢線の模型 車体塗装は全て缶スプレーを使用しました。

下地塗装としてホワイトを吹いたのち、タミヤのTS-47クロームイエローを吹き、乾燥後TS-16イエローを吹きました。

車体下端部のオレンジはTS-12オレンジを使用しました。

屋根部分はグリーンマックスのねずみ1号です。

最後に、クレオスのトップコートB-503つや消しを吹いておきました。

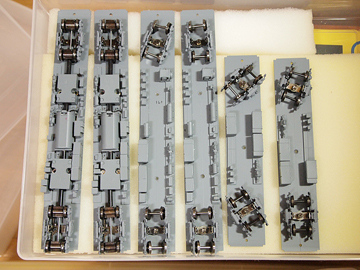

Sn2-1/2 1:64スケールで作る北勢線の模型 下回りの塗装です。

タミヤのTS-66呉海軍工廠グレイを使用しましたが、少し暗くなってしまいました。

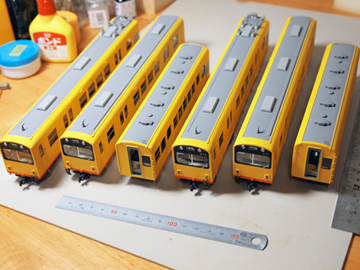

Sn2-1/2 1:64スケールで作る北勢線の模型 塗装完了後、窓ガラスを貼り付けました。

窓ガラスをなるべく薄く表現してみたかったのでOHPシートを使用しました。

アルミサッシは、OHPシートにパソコンプリンタ用シルバーシート(裏面糊)を貼り付け、窓枠の寸法に切り出し剥がして表現しました。サッシ表現方法参照。

車体ナンバーはエムエムモデルの近鉄用を使用しました。

行き先表示等はイラストレーターで作図しプリントしたものを使用しました。

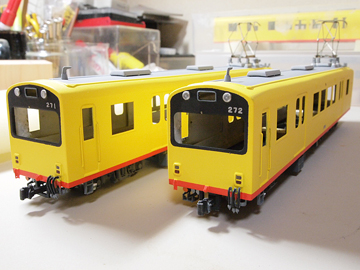

Sn2-1/2 1:64スケールで作る北勢線の模型 一応の完成です。






製作後記
今回の製作にあたり、地方在住者として実感したことは、予め寸法等を確認した上で商品発注ができるネット通信販売の利便性でした。

地元の馴染みの模型店へも何度となく足を運び、入手できるものは購入するように心掛けましたが、どうしても入手できないものは通信販売に頼らざるを得ず、ネットのなかった昔のことを思うと本当に便利な時代になったと思います。

その一方で、地元の(鉄道模型専門の)模型店の方と世間話をしながら細かいパーツを取り出してもらう、そんなやりとりも大切にしたいと思うのです 。

地方において鉄道模型専門店を経営することはかなり苦しい時代になってしまった感もありますが、なんとかうまく今後も生き残っていって欲しいものです。
